美國GD EIM 105-10Hz電極阻抗計，Prep-Check電極阻抗計
型號：EIM 105-10Hz 類別： 質控儀器 品牌：美國GD pdf資料: 美國GD EIM 105-10Hz電極阻抗計，Prep-Check電極阻抗計.pdf
采購熱線：0755-28896837 13632925349
在線咨詢產品
美國GD EIM 105-10Hz電極阻抗計，Prep-Check電極阻抗計，EIM 105-10Hz 是一款手持式電池供電設備，用于測量
緊湊型EIM-105旨在幫助那些將電極用于ECG、霍爾特、壓力測試、EEG、EMG、誘發反應和其他生物電位測量的人員測試導聯線、電極和部位準備。直接與行業標準安全DIN連接和內置測試功能一起使用，以檢查操作是否正確，它可以測量全范圍的電極阻抗，定位故障電極和導聯線，減少了電極更換并確保了最佳可能的跡線。
應用于患者的生物電勢電極的電阻抗。 阻抗讀數在 10 Hz 下測量，無直流極化電流，并呈現在大型液晶顯示器，帶有顏色編碼“GOOD”的輔助解釋和
“Poor”燈。
通過一個引線選擇器開關，阻抗被選定之間測量
電極和另外兩個電極。 其他兩個電極自動
放置在并聯組合中。 此功能簡化了壞的識別
電極、電極部位或引線。
標準的 9 伏電池為儀表供電。 自動關閉可延長電池壽命
功能，消除了不小心離開儀器的可能性
正在使用。 該儀表還包括一個內置的 100K 精密測試阻抗，它是
用于驗證儀器的操作和準確性。
PREP-CHECK用于測試電極接觸阻抗如下：
使用推薦的程序準備電極部位。
將導線連接到電極上。
使用推薦的程序?qū)㈦姌O應用于準備好的部位。
將導線放入 PREP-CHECK 的適當插孔中。
測量阻抗。
綠色“GOOD”燈表示接觸良好。 數字讀數應
讀數小于 5,000 (5K) 歐姆 (05.0)。 接觸阻抗不良表示為
紅色“POOR”燈（阻抗大于 15,000 (15K) 歐姆 (15.0)。
指示不良的電極可能必須更換或重新準備現場。
通過用適度的力拉伸導線來檢查導線。 一種
有缺陷的導線會導致紅色“POOR”燈短暫閃爍或保持亮起
不斷地。
可以通過在電極上四處移動來測試導線卡扣。 一個糟糕的快照
會使紅色“POOR”燈短暫閃爍或持續亮起。
從 PREP-CHECK 上拆下導線并連接到監視器電纜。

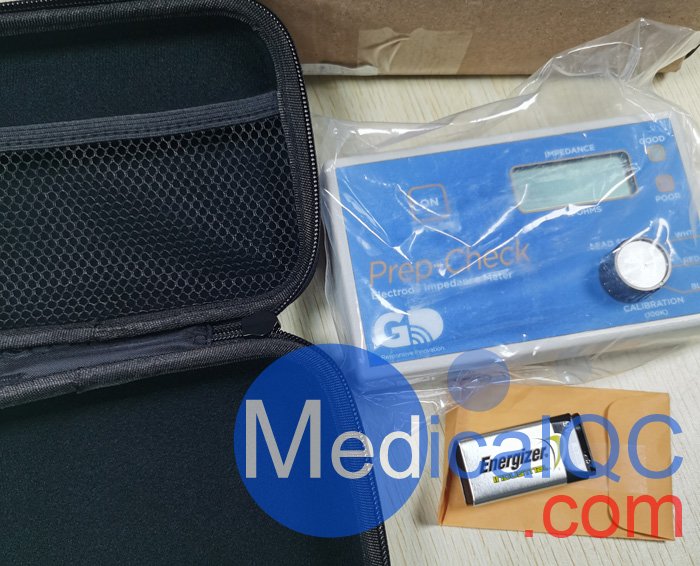

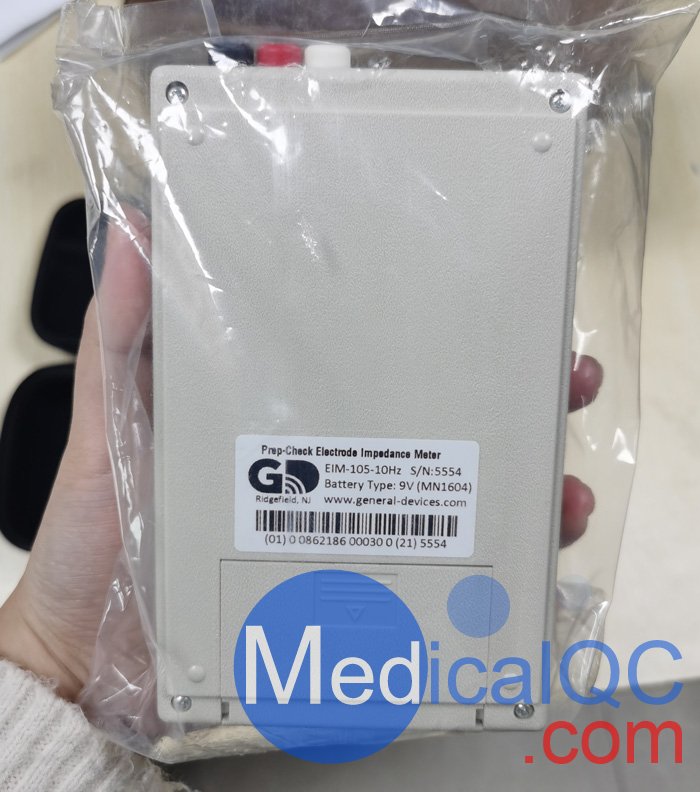

美國GD EIM 105-10Hz電極阻抗計，Prep-Check電極阻抗計實物拍攝圖：
美國GD EIM 105-10Hz電極阻抗計，Prep-Check電極阻抗計參數：
測量范圍：............ 100 至 199,900 歐姆
準確度：........................ +/- 3% 的讀數，+/-300 歐姆
測試電流：...................... 9.0 uA(RMS), +/-10%, @ 10Hz, +/-10 %
直流電：...................... 0.0 uA DC
顯示：...................................... 3 1/2 位 LCD 讀數
GOOD LED（出廠設置為 Z<5K）
Poor LED（出廠設置為 Z>15K）
自檢：......................................內部 100K 歐姆 1% 電阻
# 測試的電極：...................... 3（每個相對于其他兩個進行測量）
電極選擇：...................... 4 位導線選擇開關
電極連接：......................三個安全 DIN（0.060” 帶護罩的針腳）
用戶可用調整：...零、校準、好和差水平
電源：...................................... 9 伏堿性電池，型號 MN1604
工作電流：...................... 21 毫安
電池測試：...................... LCD 上連續的 LO-BATT 指示
電池接入：......................滑蓋
機柜：...................................... ABS 塑料，3.6” x 6” x 1.9”

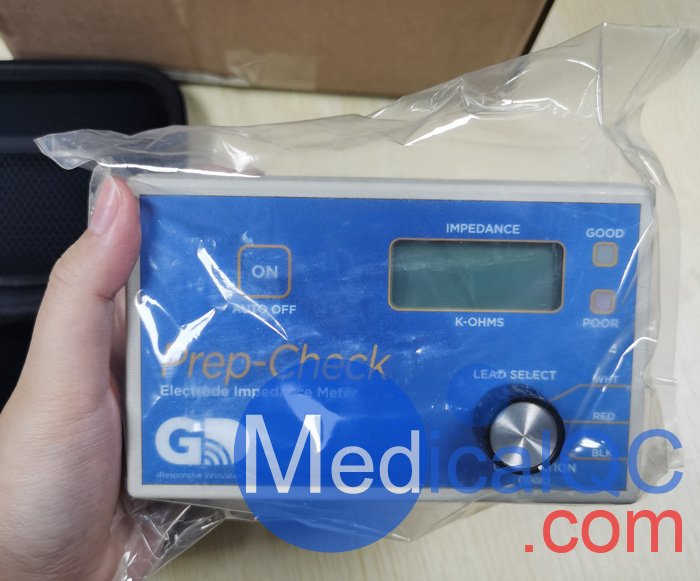

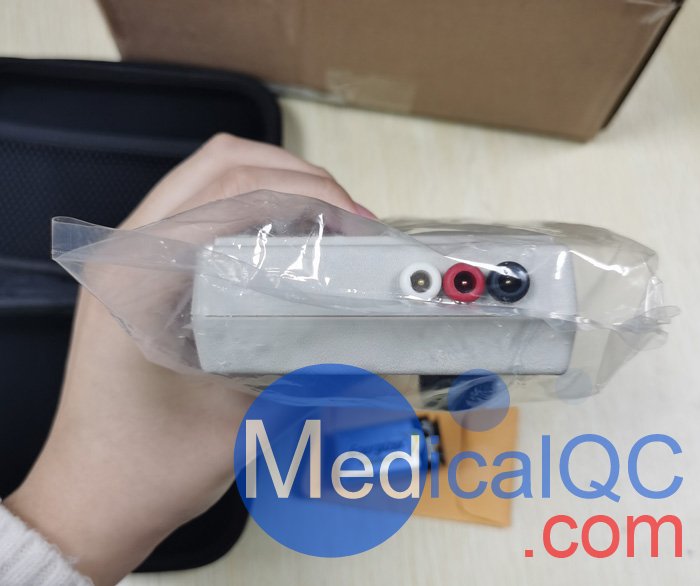

美國GD EIM 105-10Hz電極阻抗計，Prep-Check電極阻抗計實物拍攝圖：
使用Prep-Check和Prep-Check Plus提升讀數質量
EIM-105 Prep-Check是一款手持式3導聯電極阻抗計，與EIM-107 Prep-Check Plus一起，是研究人員、心臟中心、睡眠中心、醫生、監護儀和電極制造商的首選。它們通過自動檢查所有電極，立即確認電極、導聯線和電纜是否正確連接，幫助醫療團隊減少基線漂移、模糊跡線和電極更換。
EIM-105
ECG（10Hz）和EEG（30Hz）模型
緊湊型EIM-105旨在幫助那些將電極用于ECG、霍爾特、壓力測試、EEG、EMG、誘發反應和其他生物電位測量的人員測試導聯線、電極和部位準備。直接與行業標準安全DIN連接和內置測試功能一起使用，以檢查操作是否正確，它可以測量全范圍的電極阻抗，定位故障電極和導聯線，減少了電極更換并確保了最佳可能的跡線。
EIM-107
適用于20/25/37/50/68電極導線連接器的型號
EIM-107具有自動和手動兩種測試模式，是最先進的Prep-Check。完全可定制的引線命名、未使用的引線跳過、好/差可編程限值、自校準、測試電流頻率和引線故障響應模式等功能可提高設備利用率和讀數。
PREP-CHECK PLUS™ 特點
• 阻抗和失調電壓測量
• 自動和手動測試模式
• 快速方便地連接到電極或流漿箱
• 大型、發光的字母數字讀數
• 聽覺和視覺指示器
• 顏色編碼的好/差燈
• 快速識別電極/導線問題
• 高度準確的讀數
• 快速且易于使用的用戶定義功能包括：
自定義線索命名
未使用的鉛跳躍
好/差限度
測試電流頻率
導致故障響應模式
• 廉價、持久的 AA 電池
• 緊湊、堅固的封裝
PREP-CHECK PLUS™ 技術規格
阻抗范圍：100 至 199,999 歐姆
阻抗精度：讀數的 +/- 3%，+/- 200 歐姆
失調電壓范圍：-50 至 +50 mV
失調電壓精度：讀數的 +/- 5%，+/-0.5 mV
測試電流：9 uA，10 至 30 Hz，正弦曲線，0 D.C.
顯示屏：2 行字母數字發光 LCD
編程方式：前面板按鍵或基于 Windows 的 PC 控件
連接器類型：20 個安全 DIN 針插孔（0.060 英寸帶罩針）
自檢/自校準：自動
電池測試：連續，帶 LCD 指示
電池類型：2 節 AA 堿性電池
尺寸：7.7” x 4.4” x 1.3”
外殼：抗沖擊、阻燃 ABS 塑料
測試的電極數：20
