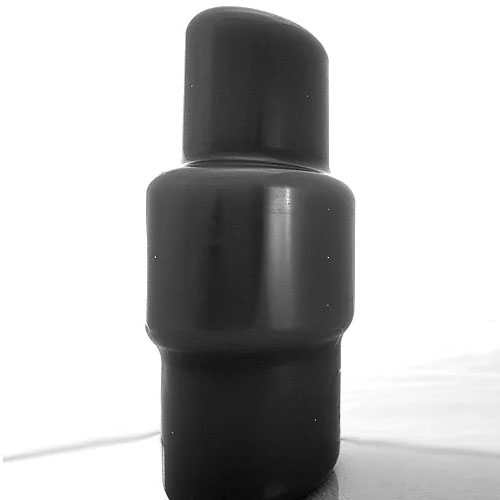

該體模的側面和頂部設有直徑 1.6 毫米的聚四氟乙烯（Teflon）標記物，可輔助使用 CT 掃描儀的定位激光對體模進行對準。



該體模設計為首先通過掃描投影放射影像（SPR）進行掃描，ATCM 算法會利用此影像估算患者的衰減程度?？赏ㄟ^應用不同的掃描參數或重新定位體模，來研究其對 ATCM 產生的影響。所得的 CT 圖像集用于評估沿體模不同切片位置施加的管電流及由此產生的圖像噪聲。這種方法既可用于為優化工作提供依據，也可與質量控制（QC）結合使用，以測試掃描儀 ATCM 的穩定性。

為更全面地了解不同成像參數的整體影響，可使用 Catphan® 體模進行全面的圖像性能評估。

（注：Teflon 為聚四氟乙烯的商品名，常用于需耐高溫、抗腐蝕的場景；SPR 即 Scan Projection Radiograph，是 CT 掃描前獲取的投影影像，可用于定位和預評估；QC 即 Quality Control，此處指醫療設備的質量控制流程。）

ATCM 體模的工作原理

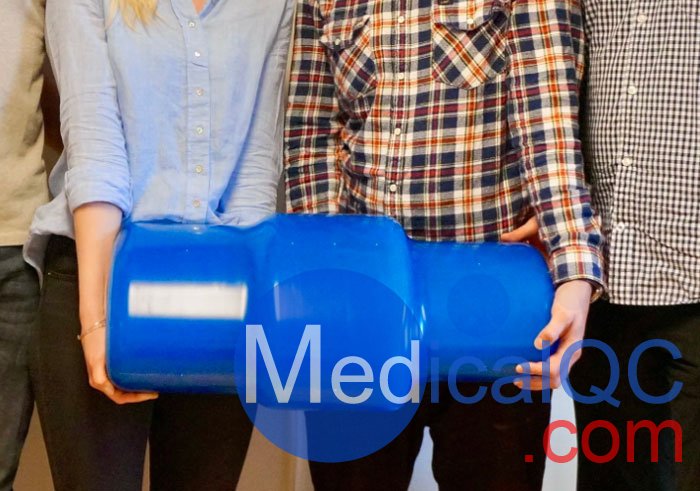

1. 模擬患者解剖結構：ATCM 體模通常由組織等效材料制成。其設計沿長度方向呈現不同的尺寸和形狀（如階梯狀或多橢圓狀），以模擬掃描過程中患者身體厚度和衰減程度的變化。
2. 測試 ATCM 系統響應：通過掃描體模，醫學物理學家可以評估 CT 掃描儀的 ATCM 系統在模擬 “患者” 尺寸變化時，調節管電流（mAs）的有效性。理想情況下，該系統應針對較大截面增加管電流以維持圖像質量，針對較小截面減少管電流以降低輻射劑量。
3. 評估圖像質量與劑量：對掃描體模產生的 CT 圖像進行分析，以測量沿體模長度方向的關鍵性能指標，包括：
   • 圖像噪聲：不同截面中圖像噪聲的一致性，反映了 ATCM 維持恒定圖像質量的效果。
   • 輻射劑量分布：測量各點的管電流和輻射劑量，并與體模的不同尺寸進行對比。
4. 評估定位及其他變量：體模還可用于測試患者定位誤差對 ATCM 系統性能的影響，以及其他可變掃描設置的作用。
